ITF-14 Specifikacije

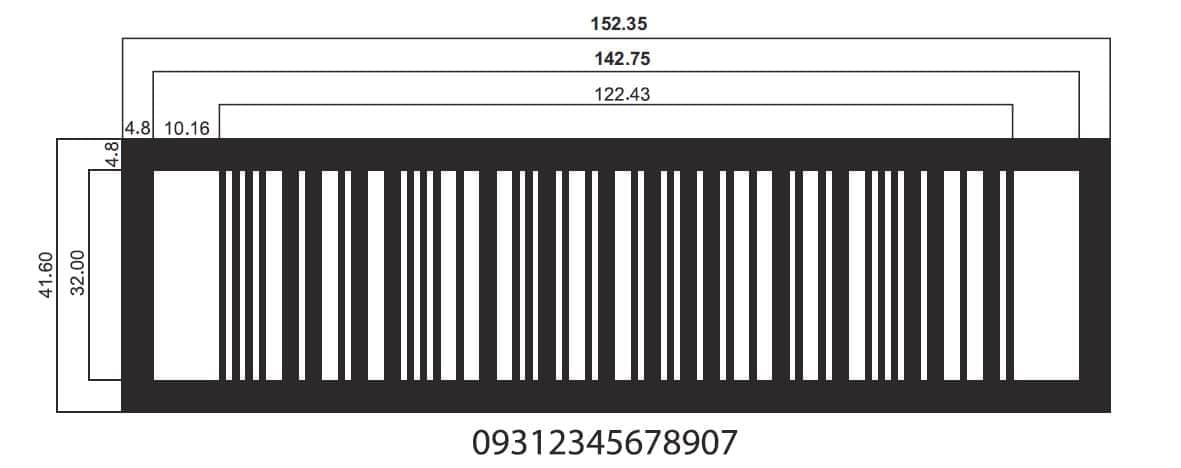

Ovdje su ITF-14 Specifikacije u milimetrima. Ova stranica prikazuje službeno dozvoljene veličine vašeg ITF-14 crtičnog koda na kutiji (skupno pakiranje)
Gornji i donje linije za nositelje obvezne su, dok su vertikalne linije nositelja opcije po izboru ako se koristi tiskarska metoda koja ne zahtijeva tiskarske ploče.
Povećanja:
Navedeni raspon uvećanja za simbol crtičnih kodova ITF-14 koji se skenira u okruženju skeniranja opće distribucije je između 50 i 100%. Za ostala okruženja skeniranja raspon je 25-100%
Ako se tiska na valovitu ploču od vlakana, ITF-14 treba biti iznad 62,5%
Visina linija:
Minimalna visina linija u okruženju opće distribucije skeniranja (očitavanja) je 32 mm.
U drugim okruženjima skeniranja visina linija bi trebala biti što je moguće veća. 13 mm je minimalna visina , stoga bi svi ITF-14 trebali biti veći od toga, međutim treba poduzeti sve napore kako bi se osiguralo da je visina što je moguće bliža 32 mm. Visina linija u okruženju za skeniranje opće distribucije je 32 mm.
Omjer širine traka:
Omjer širine trake je 2,5: 1. Prihvatljivi raspon ovog omjera je između 2,25: 1 i 3: 1.
Interpretacija očitanja ljudskim okom:
Font, veličina fonta i lokacija nije specificirana, međutim, oni bi morali biti tiskani čisto i u proporciji s ostatkom crtičnog koda. Preporuka je da tekst i fontovi budu smješteni ispod samog crtičnog koda.
Uvećanje | X-Dimenzija | Širina | Visina |
“Tiha” zona |
25% | 0.25 | 30.62 | 13 | 2.54 |
30% | 0.3 | 36.73 | 13 | 3.05 |
35% | 0.36 | 42.85 | 13 | 3.56 |
40% | 0.41 | 48.97 | 13 | 4.06 |
45% | 0.46 | 55.09 | 13 | 4.57 |
50% | 0.51 | 61.21 | 32 | 5.08 |
55% | 0.56 | 67.34 | 32 | 5.59 |
60% | 0.61 | 73.46 | 32 | 6.1 |
62.50% | 0.64 | 76.52 | 32 | 6.35 |
65% | 0.66 | 79.58 | 32 | 6.6 |
70% | 0.71 | 85.7 | 32 | 7.11 |
75% | 0.76 | 91.82 | 32 | 7.62 |
80% | 0.81 | 97.94 | 32 | 8.13 |
85% | 0.86 | 104.06 | 32 | 8.64 |
90% | 0.91 | 110.19 | 32 | 9.14 |
95% | 0.97 | 116.31 | 32 | 9.65 |
100% | 1.02 | 122.43 | 32 | 10.16 |
Sve mjere su u milimetrima.
Dobro je omogućiti više prostora i mjesta za “tihu” zonu od predviđenog minimuma, za slučaj razlijevanja tinte kod tiskanja.
Rječnik pojmova:
Okruženje generalne distribucije – odnosi se na automatsko očitavanje čitačima crtičnih kodova dok proizvodi prolaze beskonačnom trakom.
Ostala okruženja – Tipično, odnosi se na ručna očitavanja.
Omjer širine traka – Odnosi se na odnos (omjer) širokih i uskih modula linija (modula) u ITF-14. Široki modul trebao bi biti 2.5 puta veći od širine uskog modula.
“Tiha” zona – Područje (površina) bijele boje na obije strane crtičnog koda.
